Как использовать подложку в Renga и не пожалеть: тонкости и практические советы

Введение

В проектировании часто требуется использовать ранее созданные 2D-чертежи. В Renga можно вставлять файлы DWG и PDF в виде файлов и внешних связей. Это упрощает моделирование и обеспечивает точность.

1. Форматы, которые поддерживает Renga

Функции «Вставить из» и «Вставка связи» поддерживают широкий спектр форматов. Вот основные из них:

Формат	Поддержка	Особенности
DWG	Да	Векторный формат. Подходит для точного построения.
PDF	Да	Только векторные чертежи.
PNG/JPG	Да (через «Вставка связи»)	Используются как изображения-подложки, в том числе внутри сборок
3DS (*.3ds)	Да	3D-формат от 3ds Max
STL (*.stl)	Да	Используется для печати и 3D-моделирования
OBJ (*.obj)	Да	Популярный формат для 3D-сцен
FBX (*.fbx)	Да	Распространён в игровой индустрии и анимации
C3D, STEP, IGES, Parasolid, ACIS, JT, VRML	Да (некоторые с PRO-версией)	Инженерные и CAD-форматы

2. «Вставить связь» vs «Вставить из»

Функция	Что делает	Поддержка редактирования	Когда использовать

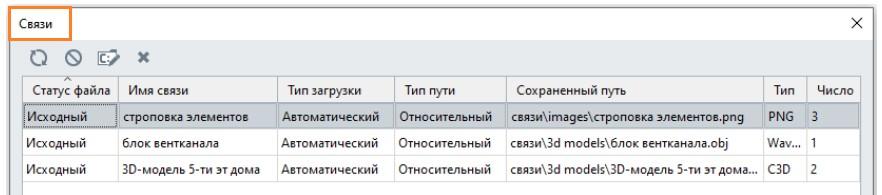

Вставить связь	Ссылается на внешний файл без его встраивания	Нет	При необходимости облегчить модель или использовать референс
Вставить из	Импортирует объект внутрь проекта	Да	Когда нужно работать с объектом как с частью модели

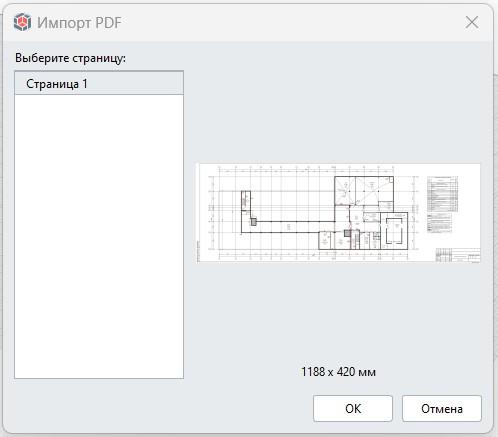

3. Как вставить DWG/PDF или другой файл в Renga

Перейдите во вкладку «Вставка».

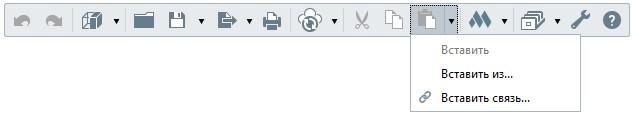

Выберите «Вставить из» или «Вставить связь» (у каждого инструмента свой выбор форматов)
Найдите нужный файл (DWG, STL, FBX и др.).
Укажите масштаб и точку вставки.
Для удаления ненужных артефактов (надписей и пр), можно вставлять через Сборку.

Поддерживаемые форматы «Вставить из»:

Поддерживаемые форматы «Вставить связь»:

4. Работа со вставленным файлом

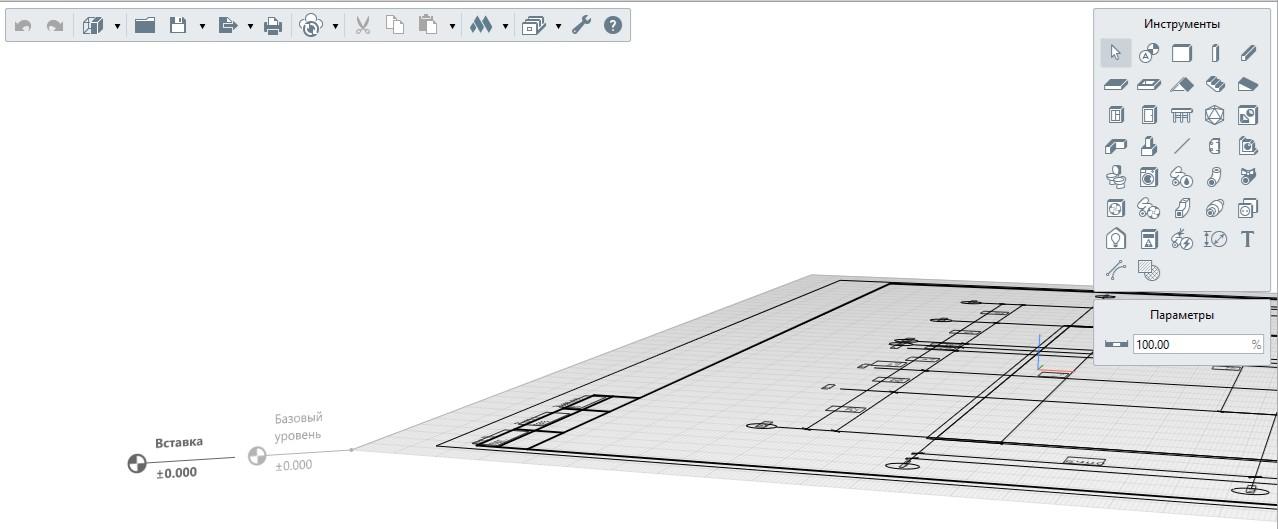

Убедитесь в совпадении масштабов.

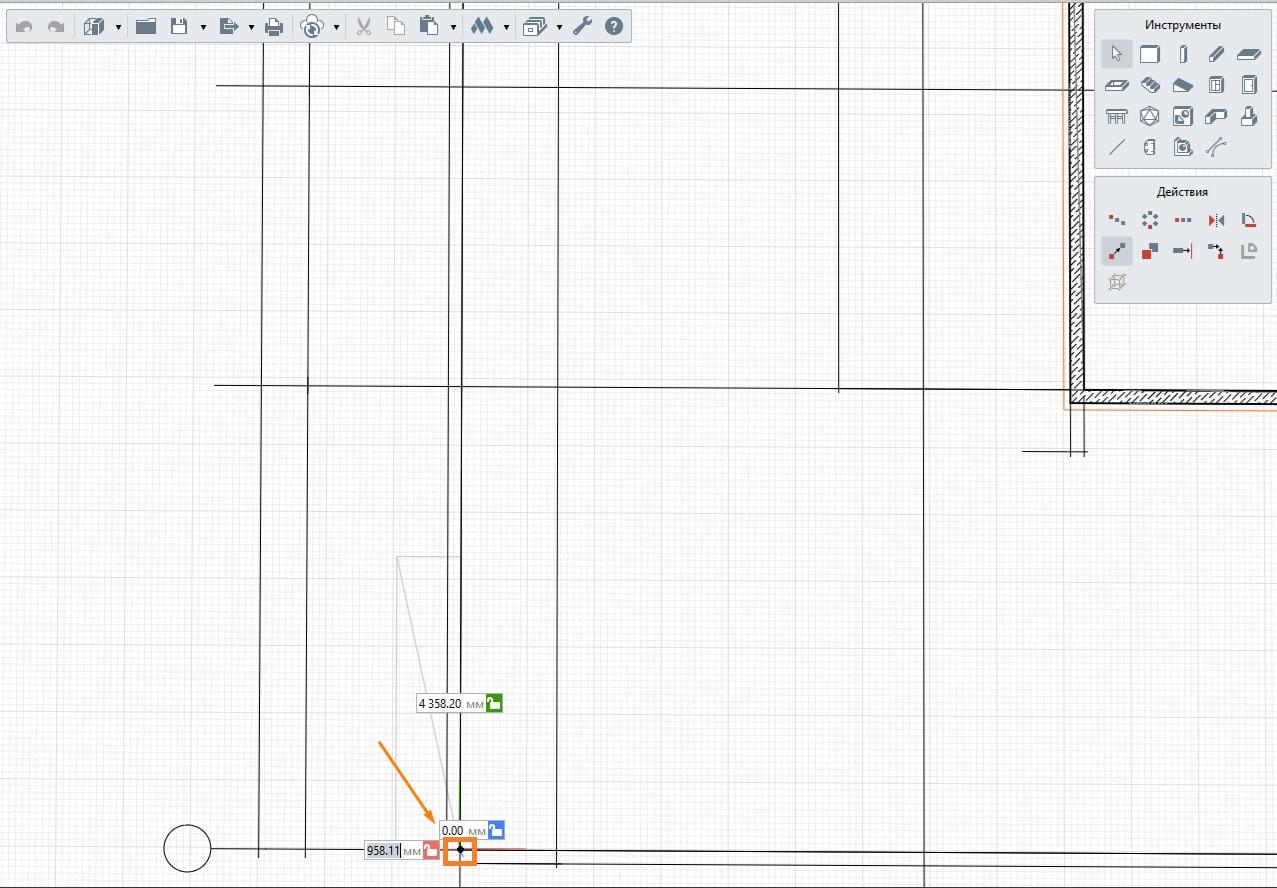

Убедитесь в совпадении координат (точка вставки в начале координат или оси 1/А)
Расположите на соответствующем отдельном уровне.
Моделируйте по линиям вставки: стены, проёмы, перекрытия.

5. Важное о точности размеров при вставке чертежей

При вставке PDF или DWG, экспортированных из CAD-программ (например, AutoCAD, nanoCAD), могут возникать отклонения в размерах. Это связано с:

Различиями в системах координат;
Сбоем масштаба при печати в PDF;
Единицами измерения (мм/м);
Конвертацией форматов.

Рекомендации:

Всегда проверяйте размеры после вставки инструментом измерения.
Используйте контрольные отрезки.
Экспортируйте DWG в мировых координатах.

6. Для чего загонять подложку в Сборку

Начнем с того, что такое сборка?

Сборка — это логически сгруппированный набор объектов в проекте. Она создаётся через «Обозреватель проекта» → «Стили сборок» и применяется для того, чтобы:

Объединить элементы фермы (стойки, раскосы, узлы и пояса) в единую ферму, чтобы сделать маркировку и вынести изделие на чертёж.
Добавить углы поворота объекту. Например, если создать окно в сборке и перенести его в модель, то у окна появятся углы поворота и его можно будет разместить в крыше под наклоном.
Объединить мелкие элементы. Например, объединить отдельные арматурные стержни усиления части перекрытия в сборку, тогда уменьшится вероятность случайного выбора и удаления мелкого объекта.
Поместить объект в конструктивный элемент модели без уменьшения его объёма. Например, если в сборке создать и заармировать перемычку, а затем разместить её в стене в модели, то объём кладки не уменьшится на объём перемычки и останется в запас.
Снизить нагрузку на систему. Если поместить в сборку объекты, то в модели они не будут взаимодействовать, и система не будет тратить ресурсы на вычисление пересечений.
Увеличить уровень детализации проекта без повышения нагрузки на систему. Это можно сделать, используя сборки разной степени наполнения.

Тонкости проектирования внутри сборки:

Внутри сборки нет деления по уровням, только по разделам.
При создании окна или другого элемента внутри сборки, можно использовать её повторно в других частях проекта.
После вставки сборки в основную 3D-модель, она воспринимается как единый элемент.

Ей можно задать угол поворота (в том числе по углам Эйлера);
Нельзя изменить состав, материал или размеры объектов напрямую.

Чтобы внести изменения в элементы сборки, необходимо либо:

Вернуться в шаблон сборки;
Либо разбить сборку — она превратится в набор независимых объектов, доступных для редактирования.

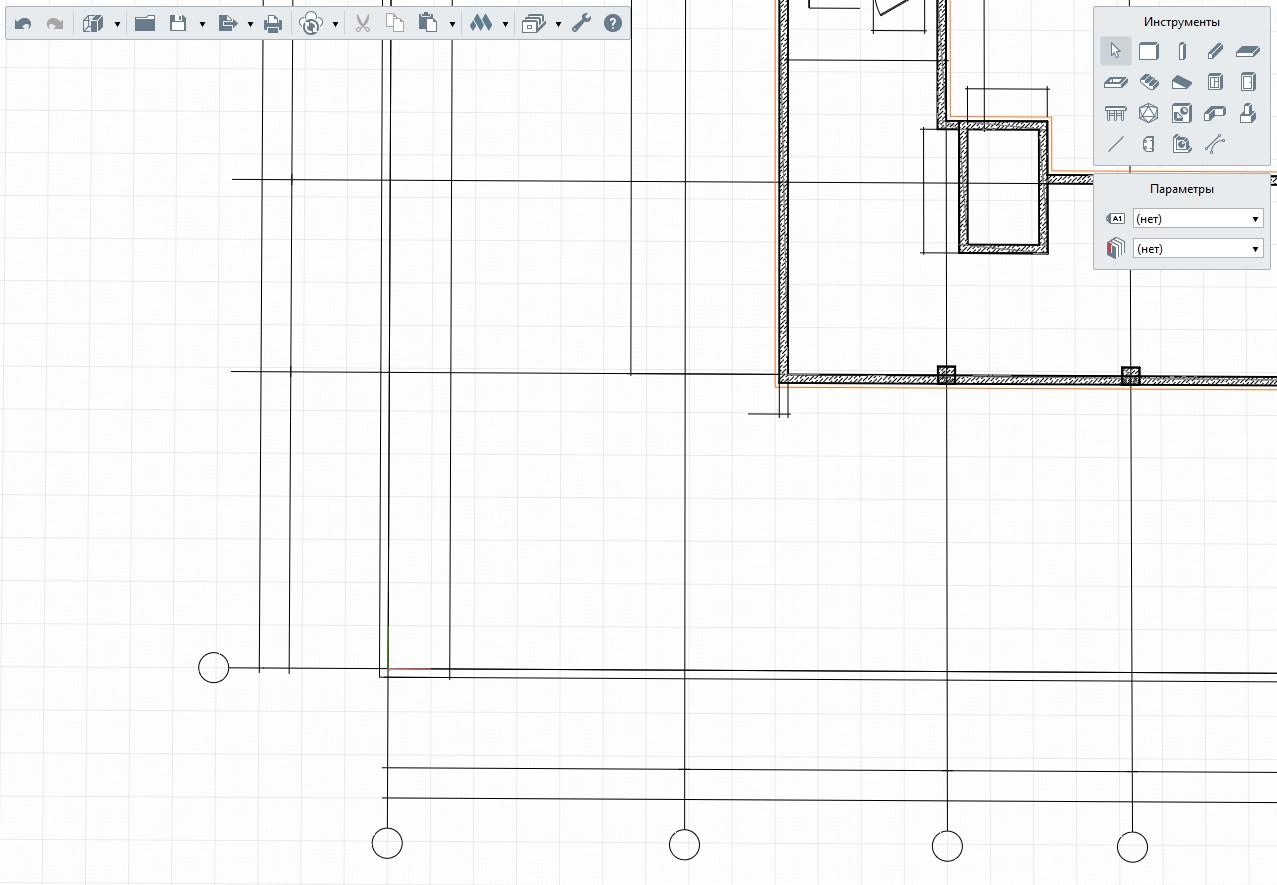

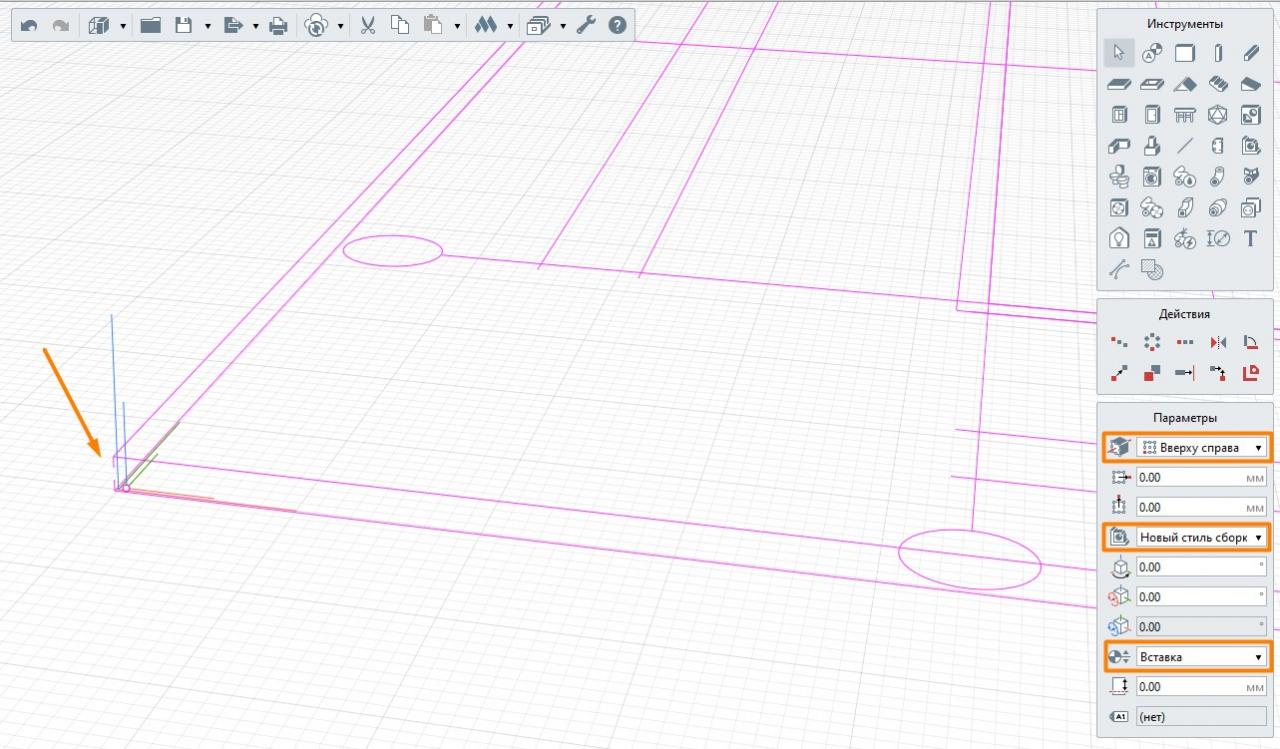

Однако именно через вставку чертежа в Сборку (и обратно) можно избавиться от ненужных артефактов, и вставить в 3D «чистую» подложку. При этом, так как чертеж состоит из векторных элементов, в Сборке ему возможно назначить тип линий, цвет, а также смещение. При обратной вставке в 3D – подложка будет единым элементом с указанной в Сборке точкой привязки. Удалить такой вариант подложки будет проще, даже если вы ошибетесь с привязкой к уровню.

Сравнение: работа в основной модели vs в сборке

Параметр	Основная модель (3D)	Сборка
Редактирование	Влияет на проект напрямую	Требует редактирования шаблона или разбиения
Видимость	Все объекты видны	Управляется отдельно
Повторное использование	Неудобно	Да, через вставку сборок
Деление по уровням	Да	Нет (только разделы)

7. Частые ошибки

Ошибка	Что происходит	Решение
Попытка вставить PNG/JPG через "Вставить из"	Файл не отображается	Используйте "Вставка связи"
Неверный масштаб	Несоответствие размеров	Проверяйте масштаб, используйте эталоны
Работа без сборки	Сложно управлять	Создавайте логичные сборки
Попытка изменить сборку в 3D	Нет доступа к отдельным элементам	Используйте редактирование шаблона или разбиение
